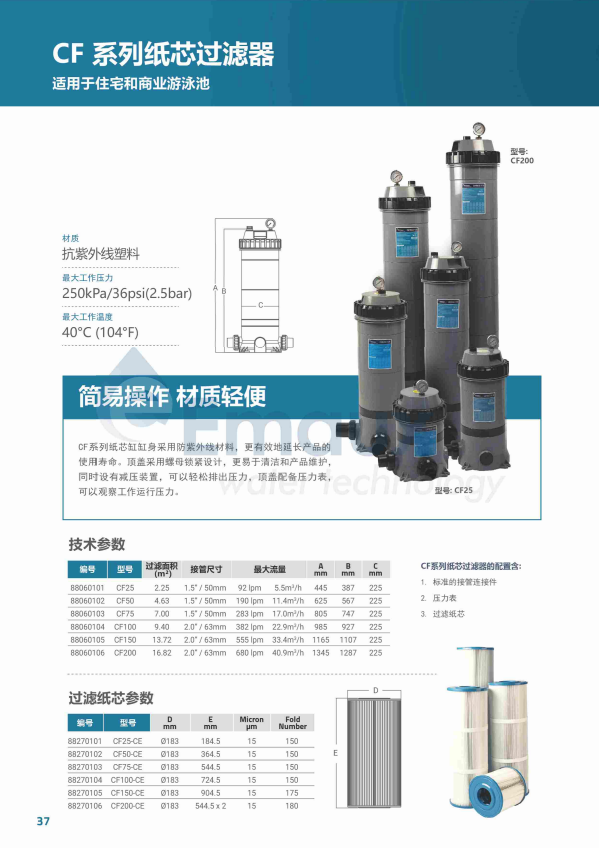

產品單張
產品說明書
產品型號
| 產品名稱: CF系列紙芯過濾器 | ||||
| 產品編號: 88060101、88060102、88060103、88060104、88060105、88060106 | ||||
| 系列號 : CF25、CF50、CF75、CF100、CF150、CF200 | ||||
| 項目 Key NO. | 部件編號Part Number | 中文描述 | 型號Notes | 數量No of Parts Required |
| 1 | 89010701 | 排氣螺絲連膠圈 | 1 | |
| 2 | 06011021 | 側出油壓表連膠圈(50psi,用于CF紙芯缸系列) | 1 | |
| 01111048 | 壓力表牙套 | 1 | ||
| 3 | 01021006 | 紙芯缸大螺母 | 1 | |
| 4 | 01011002 | 紙芯缸蓋 | 1 | |
| 5 | 02011034 | 膠圈 | 1 | |
| 6 | 01011003 | 紙芯缸上身 | 1 | |
| 7A | 89060103 | CF25PVC管連排氣蓋 | 1 | |
| 89060104 | CF50PVC管連排氣蓋 | 1 | ||
| 89060105 | CF75PVC管連排氣蓋 | 1 | ||
| 89060106 | CF100PVC管連排氣蓋 | 1 | ||
| 89060107 | CF150PVC管連排氣蓋 | 1 | ||
| 89060108 | CF200PVC管連排氣蓋 | 1 | ||
| 7B | 01011007 | 排氣管支環 | 1 | |
| 8 | 01011004 | CF50PVC管連排氣蓋 | CF50 | 1 |
| CF75PVC管連排氣蓋 | CF75 | 2 | ||
| CF100PVC管連排氣蓋 | CF100 | 3 | ||
| CF150PVC管連排氣蓋 | CF150 | 4 | ||
| CF200PVC管連排氣蓋 | CF200 | 5 | ||
| 9 | 88270101 | CF25-CE凈紙芯(25ft2) | 1 | |
| 88270102 | CF50-CE凈紙芯(50ft2 ) | 1 | ||
| 88270103 | CF75-CE凈紙芯(75ft2 ) | 1 | ||
| 88270104 | CF100-CE凈紙芯(100ft2 ) | 1 | ||
| 88270105 | CF150-CE凈紙芯(150ft2 ) | 1 | ||
| 88270106 | CF200-CE凈紙芯(200ft2 ) | 2 | ||
| 10 | 01011005 | 短駁接管 | 1 | |
| 11 | 89060109 | 泄壓閥 | 1 | |
| 12 | 01011013 | 紙芯缸底座 | 1 | |
| 13 | 89060110 | 1.5"紙芯缸活接(英制) | 2 | |
| 89060111 | 1.5"紙芯缸活接(公制) | 2 | ||
| 89060112 | 2"紙芯缸活接(英制) | 2 | ||
| 89060113 | 2"紙芯缸活接(公制) | 2 | ||
| 14 | 01011015 | 膠塞 | 1 | |
